适于充当汽车和工业应用的电源的解决方案

　　该IC具有SYNC功能，能够选择可以输入外部时钟信号的SYNC_IN。输入200kHz~400kHz外部时钟信号时，FET通过来自于外部时钟的同步信号执行开关 *** 作。未输入外部时钟信号时，FET从内部时钟执行开关 *** 作。200kHz~2.1MHz的内部时钟信号可以通过外部电阻进行设置。由于该IC无需外部电压设置电阻和相位补偿电容，所以它减少了元件数量，缩小了元件安装面积。

　　该IC具有5种保护功能，即输入欠压锁闭（输入UVLO）、输出欠压保护（输出UVP）、输出过压保护（输出OVP）、输出过流保护（输出OPC）和热关断（TSD）。

　　此外，该IC还具有电源良好（PG）功能，可以指示输出电压（VOUT引脚）的状态。

　　输出电压达到PG电压时，输出PG信号。

　　S6BP203A的主要特性

　　宽输入电压范围：2.5V~42V

　　输出电压：3.3V

　　宽工作频率范围：200kHz~2.1MHz

　　外部同步时钟范围：200kHz~400kHz

　　SYNC功能

　　SYNC_IN：外部时钟输入

　　（未输入外部时钟时，该IC通过内部时钟 *** 作）

　　通过PFM *** 作实现超高效率（将MODE引脚设为低电平时）

　　可以通过MODE引脚选择自动PWM/PFM切换 *** 作和固定PWM *** 作

　　内置式开关FET

　　同步电流模式架构

　　关断电流：低于1μA

　　静态电流：50μA

　　电源良好监视器

　　通过窗口比较器监控输出电压

　　加电复位时间（可由工厂设定）：14ms

　　软启动时间（无负载依赖性）：0.9ms（开关频率为2.1MHz时）

　　增强型保护功能

　　输入欠压锁闭

　　输出欠压保护：92.0%

　　输出过压保护：108.0%

　　输出过流保护

　　热关断

　　小型TSSOP16封装（裸焊盘）：5mm×6.4mm

　　S6BP203A应用

　　高级驾驶员辅助系统（ADAS）

　　仪表盘

　　汽车应用

　　工业应用

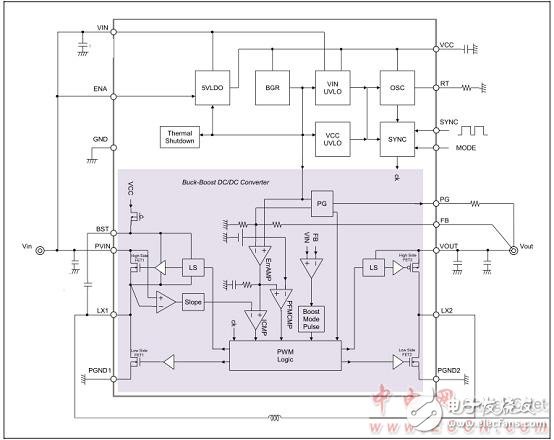

图1  S6BP203A框图

图2  S6BP203A应用案例电路图

表1  S6BP203A应用案例电路材料清单

汽车PMIC评估板S6SBP203A8FVA1001

S6SBP203A8FVA1001是面向汽车主电源模块的评估套件。该评估板实现了电源管理IC S6BP203A。

S6BP203A是一款单通道降压-升压DC/DC转换器IC，具有4个内置式开关FET。该IC能够在2.5V~42V的宽输入电压范围内提供高达2.4A的负载电流。该IC具有 *** 作模式，可以在低负载情况下自动变为PFM *** 作，从而实现了超高效率和50μA的超低静态电流。它能够提供稳定的输出电压，过渡时间为1ms。因此，该IC适于充当汽车和工业应用的电源解决方案。

图3  汽车PMIC评估板S6SBP203A8FVA1001外形图

图4  汽车PMIC评估板S6SBP203A8FVA1001框图

表3  汽车PMIC评估板S6SBP203A8FVA1001材料清单
