滤波电容在PCB设计中的正确接法

本文介绍了滤波电容在PCB设计中正确接法。在很多PCB设计中我发现很多朋友的滤波电容布线有问题，所以特弄几个图说明下，希望对大家有帮助。

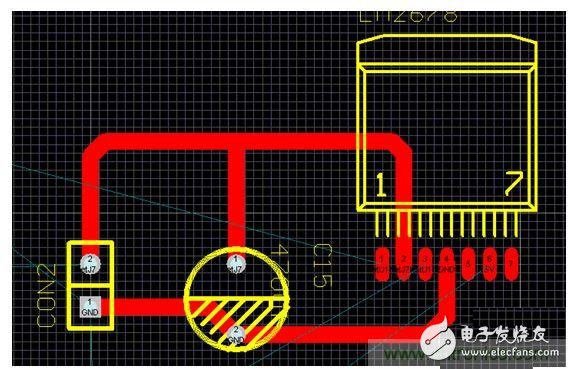

下图是一个错误的滤波电容接法，电源是应该直接从电容再到IC那里，滤波效果才会好。

下图是正确的接法。

按这样的画法,滤波效果就会好很多。

如果大家嫌这个不好看，按下图处理也是正确的，你们也可以发现在一些PCB设计中也会用到下面的处理方式。
