使用Artery ICP Programmer将启动存储器作为主存扩展使用

概述

启动存储器(Boot Memory)默认是作为BOOT模式用来存放原厂固化的启动代码。不过，在具有AP mode系列产品上，添加了新功能，启动存储器也可以选择作为主存的扩展区(AP模式)用来存放用户自定义代码。 注意：启动存储器AP模式只能设置一次不可逆，设置后原启动存储器BOOT模式功能不可恢复。 本应用指南将介绍主存扩展的使用范例，下面以AT32F415系列为例，其中：

章节2.1介绍使用Artery ICP Programmer将启动存储器开启AP模式，作为主存扩展的步骤。

章节2.2介绍项目run_in_boot_memmory在启动存储器执行应用程序的示例。

例程放在BSP标准库

uTIliTIesat32xx_boot_memmory_ap_demo un_in_boot_memmory目录

范例程序

使用Artery ICP Programmer将启动存储器作为主存扩展使用

要使用ICP Programmer，请参照以下步骤：

连接J-Link或AT-Link仿真器到AT32F415并上电；

开启ICP programmer，选择用J-Link或AT-Link做连接；

通过菜单栏：“设备 *** 作”－“启动程序存储区AP模式”，如下图：

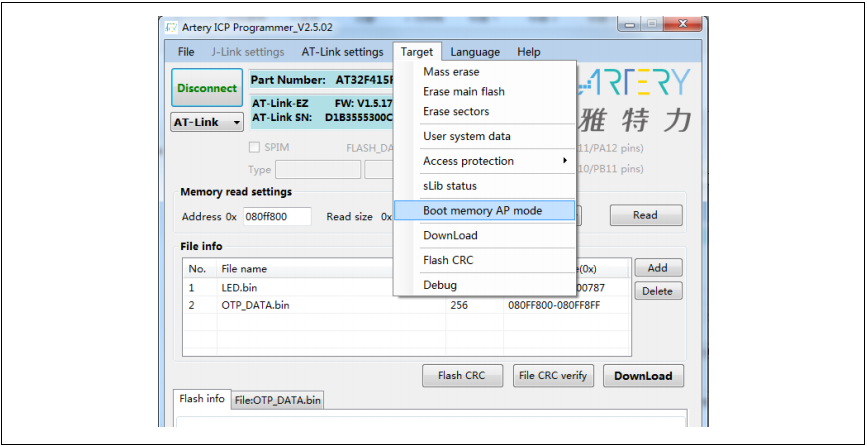

图1. ICP *** 作界面

为防止误 *** 作，需按照提示手动输入启用秘钥0xA35F6D24， *** 作后“存储器信息”表格中会有成功或失败的提示信息。

关于ICP Programmer的详细说明，请参阅ICP Programmer用户手册。

run_in_boot_memmory：在启动存储器执行应用程序

在此例程中，硬件从主存储器启动，主存储器的代码会从串口(USART1)输出信息，启动存储器中的代码会初始化LED灯并让LED2闪烁。要在启动存储器执行应用程序，需对Keil进行如下设置：

设置启动存储器的起始位置及范围。

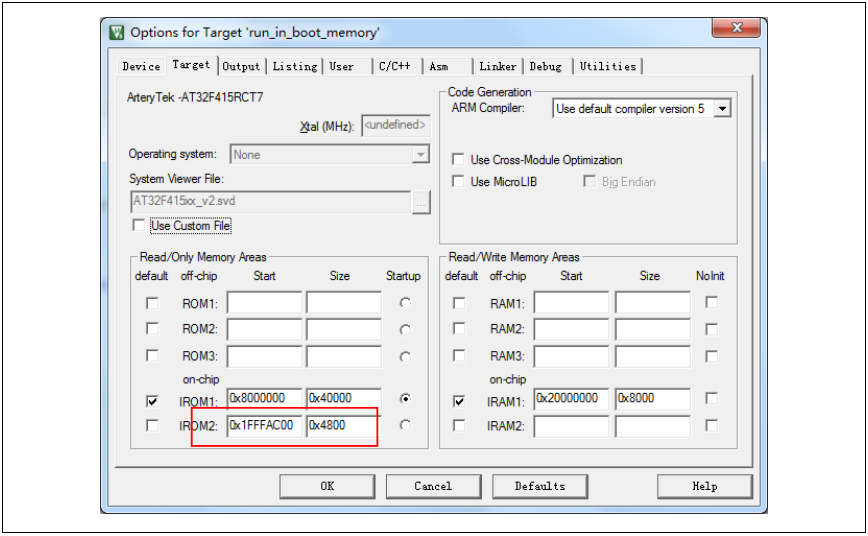

图2. 设置bootmem地址范围到IROM2

范例程序把要载入启动存储器的应用代码编写成单独的c文件，范例中是把LED灯闪烁的相关代码放在run_in_boot_memmory.c，右键点击.c文件在OpTIons选项中将地址编到IROM2。

图3. 选择配置c文件

图4. 配置c文件编译地址

编译后查看分散加载描述文件(scatter file)，可以看到目标文件(object file) run_in_boot_memory.o放置到了启动存储器。

图5. 分散加载描述文件

添加启动存储器flash算法。

图6. FLASH算法文件添加

下载并运行后可以看到对应执行结果LED闪烁。
