TL431脉冲响应时间测试

　　1、概述

　　TL431精密可调基准电源有如下特点：稳压值从2.5～36V连续可调;参考电压原误差±1.0%，低动态输出电阻，典型值为0.22Ω，输出电流1.0～100mA;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。广泛应用于数字电压表，运放电路、可调压电源，开关电源等等。

　　2、TL431常规测试

　　TL431按常规测试，任取5只产品，测试数据如图1：

　
图1

　　某些时候，上述部分TL431测试数据合格，但在开关电源上却无法正常使用，说明上述测试合格产品为不合格品，需进一步解析其中原因。

　　3、问题解析

　　取符合测试数据且在开关电源上使用正常的产品及符合测试数据在开关电源上使用不正常的产品各5只，进行下述对比试验：

　　（1）将样品送可靠性实验室进行高低温循环后，再次用主机测试，情况与之前相同，不良品在主机上仍显示为良品。

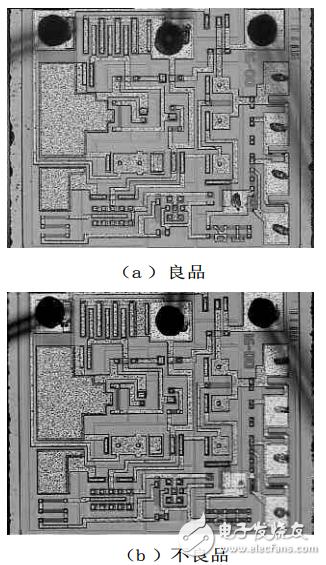

　　（2）对良品及不良品进行开帽对比，开帽后的版图见图3-1、图3-2。

　

　　图3-1芯片表面图

　　

　　图3-2芯片细部

　　由以上可见，良品及不良品的版图并无异像。不良品上也未发现异常现象。
