射频笔记， 分立器件等效模型详细介绍

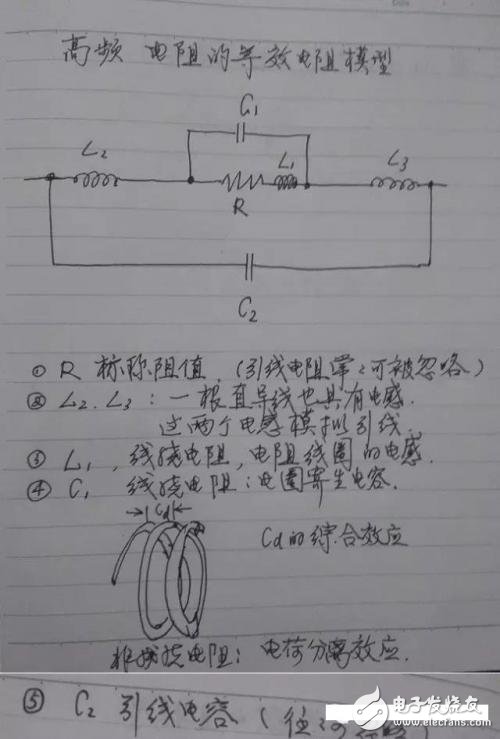

下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值 时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无 限大阻抗。

如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。

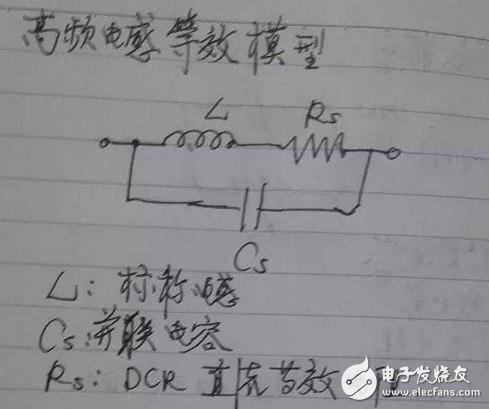

与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

经过上面的模型分析，其实我们已经从低频系统到了高频系统。

下面是一个经常碰到的面试题：

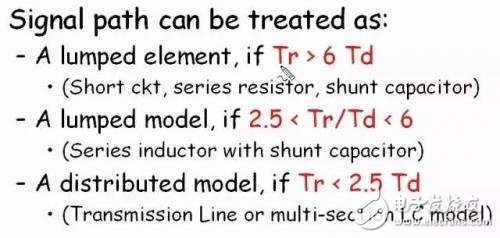

补充：我们认定高速信号的的规则，是：

上升时间《1/6传输延时；

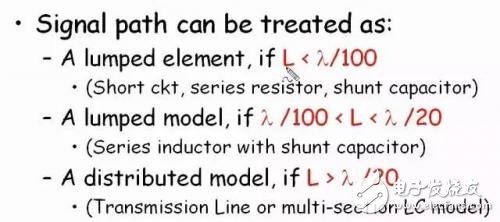

那么我们认定“高频信号”的规则，是什么呢？

波长/20 ≤ 元器件的集合长度，或者走线的长度。

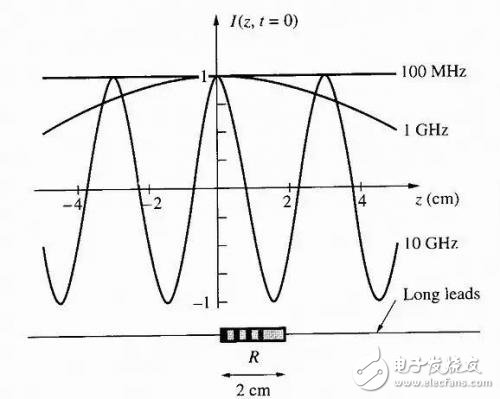

2cm的电阻，相比于各种频率的信号的波长对比。
