基于状态机的单片机按键短按长按功能的实现

1、引言

在自己在科研实践和对学生教学中发现，现在单片机学习中对于按键处理的方法都是：检测按键、延时消抖、按键执行、等待释放，整个按键处理的程序中大量出现“delay_1ms（5）;”和“while（！key）;”这样的语句，这明显是在给自己找麻烦，延时消抖与等待释放需要消耗CPU运行时间，执行效率低下，而且这种方法处理的按键程序也实现不了按键的短按、长按等灵活的按键 *** 作方式。本文讲述了一种用状态机实现按键扫描的方法，达到按键的短按和长按功能，高效的处理按键消抖问题。

2、状态机

状态机在软件编程中非常重要，一个思路清晰而且高效的程序，必然有状态机的身影浮现。比如在按键命令解析程序中，本来是在状态1中，触发一个按键后切换到状态2，再触发另一个按键切换到状态3，或者返回到状态1。按键的击键过程也是一种状态的切换，也可以看着是一个状态机，一个按键的击键过程包括：按下、抖动、闭合、抖动和释放等状态。我们只要把这些状态机的思想想办法用程序表示出来就可以了。

3、按键的状态机实现

我们这里用状态机是为解决问题的，那么我们就要从问题本身去思考。为了实现按键扫描，达到按键短按和长按的功能，可以根据一个按键从按下按键到释放按键的整个过程将按键分为4个状态：

S0：等待按键按下

S1：按键按下

S2：等待按键短按释放

S3：等待按键长按释放

假设按键按下为低电平“0”，按键未按下为高电平“1”，按键的整个过程我们就可以通过状态转移图表示出来，如图1所示。

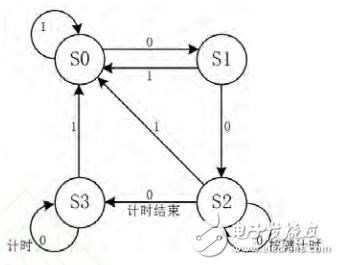

图1：按键的状态转移图

首先，按键的初始状态为S0，当检测到输入为1时，表示按键没有按下，保持S0；当输入为0时，表示按键按下，状态转入S1。在S1状态中，检测输入信号是否为0，如果为0，执行按键程序转入S2；如果为1，表示之前的按键 *** 作是干扰信号，回到S0。在S2状态中，如果输入信号是1，则回到S0，表示按键短按已经释放；如果按键没有释放，输入为0时，就开始计时，计时没有结束前一直在S2，当计时结束了，转入S3，表示按键一直按着，为长按功能，在S2计时过程中，输入从0变为1也会回到S0。在S3状态中，输入信号为1，返回S0，表示按键长按释放；输入信号为0，执行相应的按键程序，也可以计时，等计时结束执行按键程序，达到按键连击的功能。这就是采用状态机进行按键检测达到短按与长按的整个过程。
