手把手教你打造3线制Jlink ARM-OB STM32

　　由于本人能力有限，从原理图到最后的调试，多多少少都会有不足之处，望各位高手能够体谅并指正。如果整篇文章能够带给你哪怕一点点的帮助，那就不枉费我花了那么多时间来弄这个。首先我们先对Jlink ARM-OB STM32 进行一些了解：

　　Jlink ARM-OB STM32 是 SEGGER 公司为开发板定制的板载Jlink调试方案。除了不能测试目标板电压外，此Jlink 与正式版功能几乎一致（速度限制到 2MHz）。

　　受一篇文章启发，参考资料，笔者制作了此文所提的 Jlink 简化版，经过将近半年的测试，其不但工作稳定，而且携带方便，故此与大家分享。

       其特点为：

　　? + 支持IAR EWARM 和 KEIL MDK；

　　? +　仅支持 SW 两线调试；

　　? + 工作稳定，无丢失固件现象；

　　? + 仅U盘大小，携带方便；

　　? + 直接与电脑USB 接口连接，无需USB 线缆；

　　? +　接口简化，仅用三根线，完成高速调试、下载；

　　? + 仅需要三脚 XH2.54 连接器，大大节约PCB面积；

　　? + 与JTAG 相比，仅需两根线（TMS / TCK），可节约若干条 IO 口。

　　其中用到的材料有：

　　IC：

　　STM32F103C8T * 1

　　RT9193 * 1

　　电阻（0603封装）：

　　100R * 5

　　10K * 1

　　1K * 1

　　1K5 * 1

　　22R * 2

　　电容（0805封装）：

　　105（1uF） * 2

　　104（0.1uF） * 6

　　22pF * 4

　　接插件：

　　杜邦排针（烧写用） * 3

　　3线XH2.54 * 1

　　USB_A插头 * 1

　　LED（0805 0603均可） * 1

　　8MHz晶振（贴片） * 1

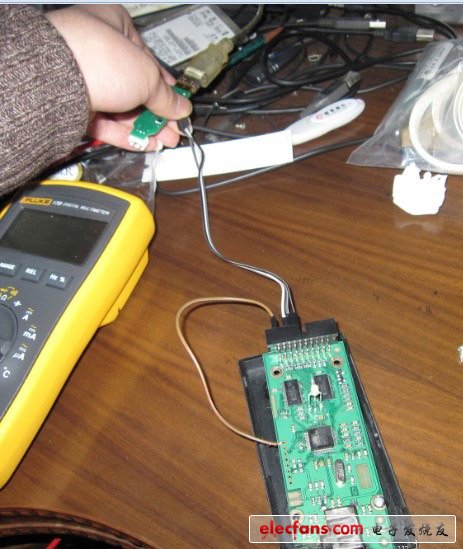

        成品图如下图所示：
