涡旋压缩机结构图_涡旋压缩机优缺点

　　涡旋压缩机结构图

　　涡旋压缩机是一种容积式压缩的压缩机，压缩部件由动涡旋盘和静涡旋组成。其工作原理是利用动、静涡旋盘的相对公转运动形成封闭容积的连续变化，实现压缩气体的目的。主要用于空调、制冷、一般气体压缩以及用于汽车发动机增压器和真空泵等场合，可在很大范围内取代传统的中、小型往复式压缩机。

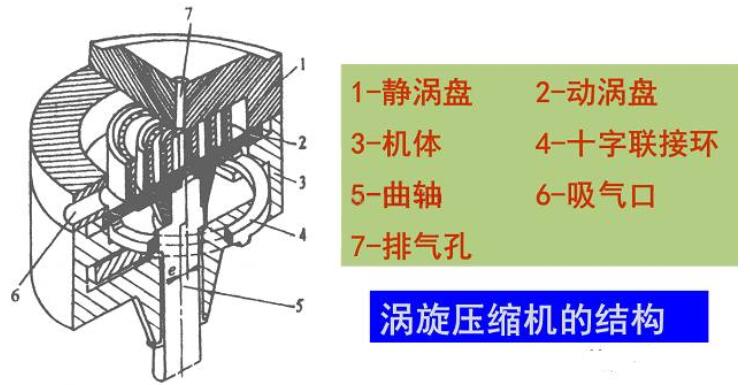

　　基本结构图如下：

　　涡旋压缩机优缺点

　　优点：

　　1、没有往复运动机构，所以结构简单、体积小、重量轻、零件少（特别是易损件少），可靠性高；

　　2、力矩变化小，平衡性高，振动小，运转平稳，从而 *** 作简便，易于实现自动化；

　　3、在其适应的制冷量范围内具有较高的效率；

　　4、噪音低。

　　缺点：

　　1、其运动机件表面多是呈曲面形状，这些曲面的加工及其检验均较复杂，有的还需要专用设备，因此制造成本较高。

　　2、其运动机件之间或运动机件与固定机件之间，常以保持一定的运动间隙来达到密封，气体通过间隙势必引起泄漏，这就限制了回转式压缩机难以达到较大的压缩比，因此，大多数回转式压缩机多在空调工况下使用。

　　3、密封要求高，密封结构复杂。
