在高精度及多路采样设备中,A/D芯片选用的恰当与否对系统整体性能的表现好坏非常关键。目前,由于数字信号处理技术的快速发展,对信号采集前向通道的器件要求也不断提高,特别是对器件的采样分辨率、采样速度以及采样通道数等参数的要求越来越严格。
本系统测量采用极化继电器的力臂控制盒仪器设计,需要测量的数据变化范围大,精度要求高,测量的通道数多。同时,由于本系统测量电路相对复杂,各信号间容易产生干扰,而高速运转的电机信号产生的干扰将会使系统瘫痪。针对上述情况,笔者采用多路输入、高精度的A/D转换器AD7714,与MCU之间的通信采用光电隔离技术。
1 AD7714的基本情况
AD7714是一个完整的用于低频测量应用场合的模拟前端。它的3线串行接口与SPI、QSPI、MICROWEIR兼容。通过软件可对增益设定、信号极性和通道选择作出配置。AD7714的主要特点如下:
◇最高可实现24位无误码输出,同时保证0.0015%的非线性度;
◇具有前端增益可编程放大器,增益值为1~128,内含可编程低通滤波器和可读写系统校准系数;
◇有5通道输入,可根据需要采用3路差分输入或5路准差分输入;
◇低噪声(《150 nV rms);
◇低功耗,典型电流值为226μA(省电模式仅为4 μA);
◇采用单5 V供电(AD7714-5)或单3 V供电(AD7714-3)方式。

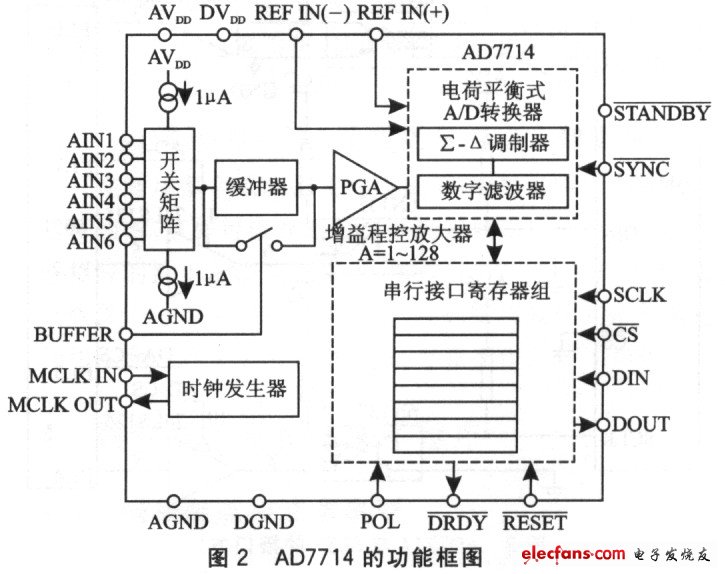

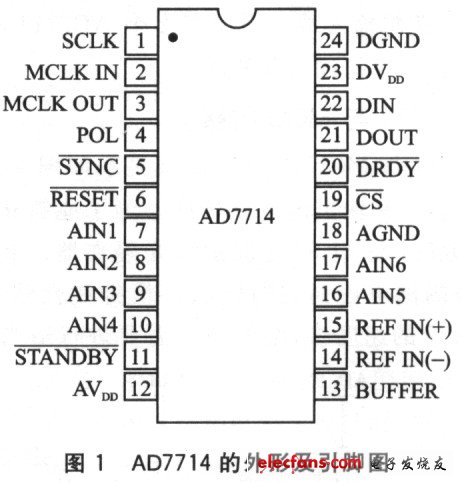

AD7714提供24脚DIP、SOIC、TSSOP及28脚SSOP封装。其引脚功能如图1所示(以24DIP封装为例)。AD7714的功能方框图如图2所示。
