关于嵌入式UART的功能简介和工作原理

（文章来源：百家号）

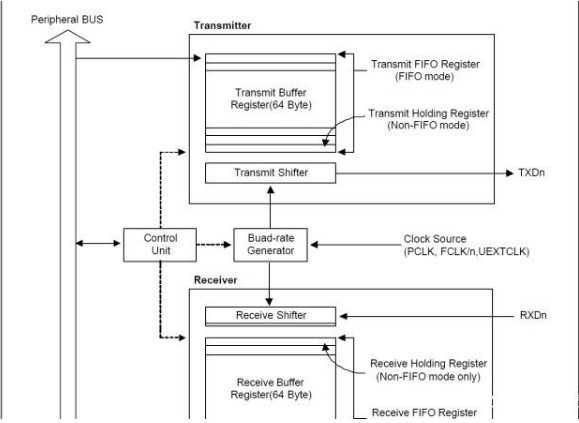

如果用外部时钟，UART能产生更高的速度，每个UART通道能包涵2个64字节的FIFOS缓存，S3C2440 UART包涵可变成的波特率，红外发送，1或者2停止位5，6，7，8数据位和奇偶检测，每个UART包涵1个波特率生成器，发送器，接收器和1个控制单元，看下图：

波特率生成器通过PCLK,FCLK/n 或者UEXTCLK 提供时钟的，发送器和接收器包涵64字节FIFOS和数据移位器，数据被写道FIFO，然后在发送之前拷贝到发送移位器中，然后通过发送数据引脚（TxDn）发送出去，同时，通过接收数据引脚（RxDn）移动接收数据到移动器中，然后从移动器中拷贝数据到FIFO中。
