基于西门子S7-200系列PLC实现水下电弧控制系统的设计

1、 引言

水下电弧有着广泛的用途，其中应用之一是水下制取“电弧气”。制造电弧气的一个关键要素就是保持电弧电压的稳定，使电弧能在水下稳定放电。大电流（1000 A，DC）、大功率（50 kW）水下电弧放电本身是一个复杂的过程，电弧长度短，具有非线性、变参数、不易稳定等特点。试验表明采用PFC-PID串级控制策略的水下电弧控制系统的动态品质明显优于采用传统PID控制的系统，具有较强的鲁棒性和抗干扰能力。

大多数PID控制都是基于单片机进行，但单片机控制的DDC系统软硬件设计较为复杂，特别是涉及到逻辑控制方面更不是其长处，而PLC在这方面却是公认的最佳选择。随着PLC功能的扩充，许多PLC控制器中都集成了PID控制功能，因此在逻辑控制与PID控制混合的应用场所中采用PLC控制是较为合理的。经过认真的市场调研和技术准备，笔者使用了目前比较先进的PLC技术开发控制系统，对现场各种生产过程信号进行采集。监测、计量。从实际应用的效果来看，该系统具有性价比高、可维护性强、性能稳定等优点。

2、 系统的工作原理

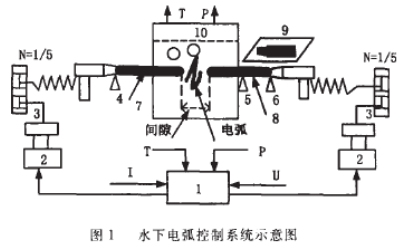

在水下电弧控制系统中，电弧放电在反应器中完成，气体由此产生。电极控制装置连续地将碳棒电极送入反应器中并维持电极电弧的稳定，从而保持电弧电压和电流的恒定，使得产气成分稳定且产气效率提高。水下电弧控制系统示意图如图l所示。

1.控制器，2.伺服放大器，3.220 W交流伺服电动机，4.进退限位开关，5.碳棒检测开关，6.前进限位开关，7.阴极碳棒，8.阳极碳棒，9.下棒控制电磁阀，10.反应堆，T.反应罐温度，P.反应罐压力，U.电弧电压，I.电弧电流。

碳棒的进退是通过伺服电机经传动作用来实现控制的。控制器通过不断检测T、P、U、I值的大小及各开关量的状态来控制电机的转速，通过动丝杆传动作用推动碳棒前进，当碳棒前进速度同碳棒燃烧速度一致时，可认为弧长基本不变，从而实现整个电弧的电压电流恒定控制。

由于阴极碳棒相对阳极碳棒燃烧速度较慢，在工艺设计时，将阴极碳棒与推进导杆连为一体，由伺服电机控制该碳棒的进退，其换棒工序需人工手动完成；阳极碳棒则与推进导轩相分离，导杆只可往前推进碳棒，而不能控制其后退，通过位置检测开关检测碳棒是否推进到位，以决定是否进人自动换棒工序。在进行换棒时，电机控制阴极导杆快速后退，同时另一电机控制阳极碳棒自动跟进，以免断弧。

3、 S7-200系列PLC的特点

4 控制系统方案设计

5、 系统软件设计

5.1 PLC程序设计说明

CPU226是西门子S7-200系列中的高档PLC，本机自带24个数字输入口、16个数字输出口及两个RS-422/485串行通讯口，最多可扩展7个应用模块。这里通过扩展EM231模拟输入模块来采集电压信号，输入模拟信号可选择O V～10 V、±5 V、0 mA~20 mA等多种信号输入方式。最终PLC根据输入电压信号的大小控制脉冲发送周期的大小，从而达到控制伺服电机速度的目的。本系统中控制程序主要完成以下几个任务：

1）系统参数的初始化；

2）各种检测开关的读取；

3）电压、电流、工作压力、温度等的读取；

4）电机、变频器、电磁阀等的控制。

为了完成上述各种功能，程序分为七大模块，分别为：

1）初始化程序：完成系统各种参数的初始化，如在控制面板上对参数作了修改，则下次运行时会自动用新参数完成初始

化；

2）模拟量的读取：开机工作便开始完成电压、电流、工作压力、温度等的监测与读取，实时传递数据到面板显示；

3）主控程序：完成各子程序使能模块的调用及切换，各种限制及保护功能等；

4）手动控制程序：实现各种控制状态的手动 *** 作；

5）自动控制程序：完成自动换棒、自动补水、自动引弧、各种电机等的控制；

6）控制算法程序：完成对产气压力和工作电弧的恒定控制；

7）PWM/PTO脉冲控制：根据检测到的电弧电压及碳棒状态自动调节脉冲频率或脉冲个数、两个脉冲口的配合与切换、PWM/PTO工作方式的配合与切换等。

5.2 程序控制流程

整个程序的控制难点在于对电弧的控制，因此，本文仅给出电弧控制的流程，如图3所示。电弧控制难的主要原因在于电弧燃烧时其间距较小，容易受到外界干扰，引起控制器的震荡。在换棒过程中，最容易出现断弧现象，针对电弧燃烧时阴极和阳极燃烧速度不同设计了以下控制程序（阳极燃烧速度远远大于阴极）。

在换棒时，右电机（控制阳极碳棒）控制滚轴丝杆全速后退，左电机（控制阴极碳棒）则进入PID调节程序自动跟进，当检测到碳棒到位，右电机先控制滚轴丝杆快速前进以弥补虚位，然后将PID控制切换到右电机上，左电机缓慢后退。

6 、结束语

基于PLC的水下电弧控制系统软硬件设计较为简单，但逻辑控制功能强大，由于许多PLC控制器中都扩充了PID控制功能，因此在逻辑控制与PID控制混合的应用场合采用PLC控制是较为合理的。从系统实际运行的效果来看，该系统性价比高、可维护性强、性能稳定。
