AT89C52单片机实现喇叭驱动的设计

1、基本常识：

“喇叭”和“蜂鸣器”不是一个东西！

喇叭是无源器件，可以发出各种频率的声音（一定范围内）

蜂鸣器是有源器件，只能发出嘀嘀声，声音频率固定

2、连接方法：

首先，喇叭的功率是比较大的，单片机本身不能直接连接喇叭，连接了也带不起来喇叭，因此要在中间加上驱动电路

于是目前见过两种驱动方法：

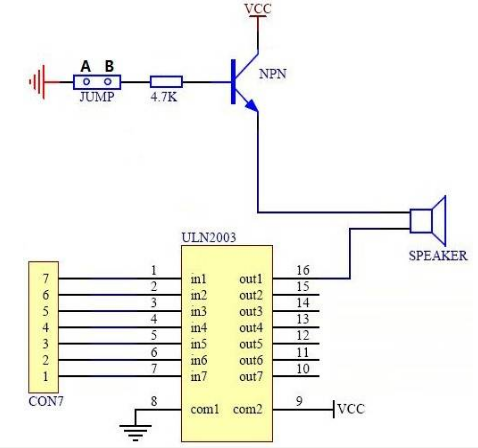

（1）、使用放大芯片连接：

注1：ULN2003 就是放大芯片，网上各种名词各种说的玄乎，其实就是个放大电流的，把单片机引脚的 几mA 放大到 几百mA，用于驱动喇叭啊、电机啊什么的。

注2：上边有个 JUMP 跳线引脚，连上就不能调音量大小，如果在 B 处接 PMW 或 DAC 信号，可以调音量，以上是某开发板说明书的原话，其实理论上就是调节三极管的电流放大倍数吧应该，这个具体还要回去学学……

（2）、自搭三极管放大电路：

注：电路连接真心无力，以上电路都来自于各种地方，权当备份吧……

（3）、自搭三极管放大电路 ver2.0：
