基于嵌入式系统的图像数据采集系统设计

1.引言

随着后PC时代的到来和嵌入式的蓬勃发展，运用嵌入式系统实现远程数据采集已成为社会需求的趋势。本文采用嵌入式系统采集图像数据实现加工零件的远程测量，代替传统的人工检测。其特点有：网络化，准确性高，节约人力和物力。

2.系统软硬件平台

由于嵌入式设备资源有限，所以在开发嵌入式系统的软件部分需要在宿主机平台上实现，运用宿主机的资源编译目标机平台上可运行的软件。本文系统的宿主机平台：Redhat 9.0，交叉编译环境：ARM-Linux-Gcc；目标机平台：UBOOT 1.1，Linux 2.4.18 和YAFFS 根文件系统。

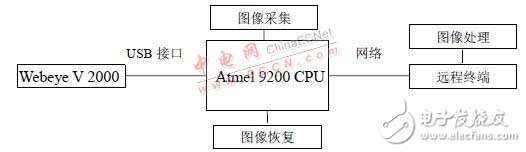

图1 系统硬件结构图

3.RGB数据流的采集

Webeye V 2000摄像头内部拥有ov7620、ov511和一个存储芯片。由于Linux *** 作系统中嵌有ov511芯片的驱动，故在编译Linux *** 作系统时需要加载ov511驱动，主要步骤：

①（*）选择MulTImedia device-》下的Video for linux。加载video4linux模块，提供了编程接口；

②在usb support-》目录下（*）选择support for usb和usb camera ov511 support。加入了对采用ov511接口芯片的USB数字摄像头的驱动支持。

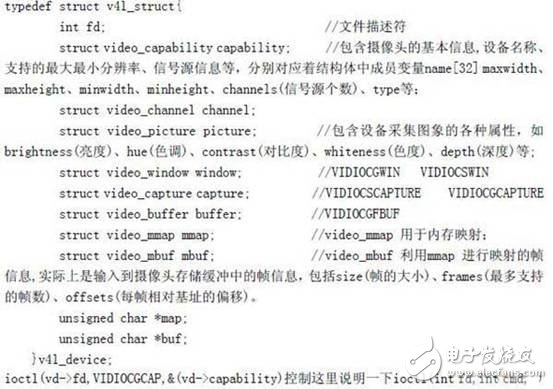

在嵌入式Linux *** 作系统平台上驱动摄像头，通过Video4Linux接口控制摄像头参数、图片的格式和窗口大小等等。Video4Linux是Linux中关于视频设备的内核驱动，它为针对视频设备的应用程序编程提供一系列接口函数。USB口摄像头驱动程序中需要提供基本的I/O *** 作接口函数open、read、write、close的实现。对中断的处理实现，内存映射功能以及对I/O通道的控制接口函数ioctl的实现等，并把它们定义在struct file_operaTIons中。本系统采用内存映射法，即mmap（）方式截取图像或视频数据。mmap（）函数调用使得进程之间通过映射同一个普通文件实现共享内存。该映射内容区可读可写并且不同进程间可共享，不需要任何数据的拷贝。

函数，它在用户程序中用来控制I/O通道，其中，fd代表设备文件描述符，cmd代表用户程序对设备的控制命令，省略号一般表示类型长度的参数， 也可没有。

4. 图像的恢复

上一节已经介绍了系统采集RGB图像数据流。为了满足用户观看采集的图像数据和相应测试，故需要将RGB流转换成在Linux系统和Windows系统下都可以浏览的BMP格式的图片。BMP格式的图片分为文件描述区和图像存储区两部分。头文件信息中又包含了信息区和调色板区两部分，信息区又可以细分为文件信息区和图像信息区两部分。恢复BMP图片的关键是首先手动生成BMP文件的头文件，然后将采集到的RGB数据流填充到BMP文件的数据区。拍摄的物体为加工好的环行零件，检验其加工是否合格，中心点位置等等。以下将介绍BMP文件的数据结构和头文件，图片恢复如图2所示：

5. 图像的传输和处理

系统采用网络（FTP）方式读取BMP 文件。远程终端建立FTP 服务器，实现系统和FTP 服务器的连接建立，将BMP 文件放置到服务器上，具体命令：FTP open 服务器的IP 地址Put 命令将bmp 文件放到FTP 服务器上终端可以通过网络获得FTP 服务器上的BMP 文件，终端上安装Matlab7.1 应用程序，运用Matlab7.1 做图像处理，从而得到对加工零件的中值滤波，边缘检测，二值化和中心点的坐标，查看零件合格。具体命令和结果如下：

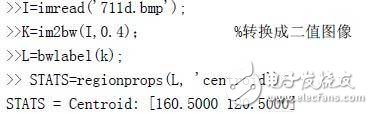

下面是中心点坐标的提取命令：

6．结束语

本文基于嵌入式平台的实现了图像采集软硬件，RGB 图像数据流向BMP 文件的转换和图像的处理（中值滤波，边缘检测，二值化和中心点的坐标）。实验结果证明：网络化检测加工零件准确性高，节约人力和物力。为今后完成机械手定位打下一定基础。

本文作者创新点： 嵌入式Linux平台集成图像采集软硬件，RGB流和BMP转换，远程终端处理零件图像，实现远程检测系统具有微型化，图形化，方便和经济等特点。
