MAX1220多通道ADCDAC,带有FIFO、温度传感器和GPIO端口

　　所有器件中都包括了为ADC和DAC提供的内部基准(2.5V或4.096V)。可编程的基准模式允许选择内部基准、外部基准或两者的组合。内部包括：±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，可以为用户降低对功耗以及处理器的要求。集成的八路DAC具有低脉冲干扰能量(4nV × s)与低数字馈通(0.5nV × s)特性，使这些器件非常适合快速响应闭环系统的数字控制。

　　这些器件中MAX1257保证工作在+2.7V至+3.6V电源，MAX1220/MAX1258保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1257/MAX1258具有12个GPIO，而MAX1220提供4个GPIO，这些GPIO可以配置为输入或输出。

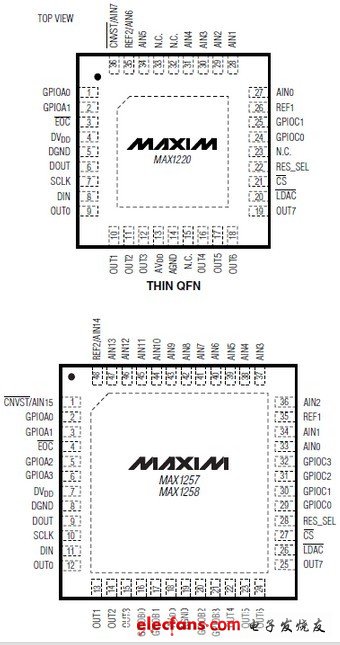

　　MAX1220采用36引脚薄型QFN封装。MAX1257/MAX1258采用48引脚薄型QFN封装。所有器件工作温度范围均为-40°C至+85°C。

　　关键特性

　　12位、225ksps ADC

　　内置真差分采样/保持(T/H)的模拟多路复用器

　　16个单端通道或8个差分通道(单极型或双极型) (MAX1257/MAX1258)

　　8个单端通道或4个差分通道(单极型或双极型) (MAX1220)

　　高精度：±0.5 LSB INL，±0.5 LSB DNL

　　12位、八路、2µs稳定的DAC

　　超低脉冲干扰能量(4nV × s)

　　上电时可选择零值或满量程

　　高精度：±0.5 LSB INL

　　内部基准或外部单端/差分基准

　　内部基准电压2.5V或4.096V

　　内部±1°C的精密温度传感器

　　片上FIFO，可以存储16个ADC转换结果和一个温度结果

　　片上通道扫描模式和内部数据平均功能

　　模拟单电源工作

　　+2.7V至+3.6V或+4.75V至+5.25V

　　数字电源：+2.7V至AVDD

　　25MHz SPI/QSPI/MICROWIRE串行接口

　　转换之间的AutoShutdown功能

　　低功耗ADC

　　225ksps下2.5mA

　　1ksps下22µA

　　关断时0.2µA

　　低功耗DAC：1.5mA

　　可提供评估板(请定购MAX1258EVKIT)
