工控机箱的电磁兼容性防护

　　当我们使用电子设备的时候，就会形成电磁干扰。EMC(ElectromagneTIc compaTIbility电磁兼容性)现象在我们生活中随处可见。下面我们来解释一个优秀的工控机如何进行EMC设计的。

　　



　　无论工控机还是商用机，EMC设计中的最首先考虑的是板卡本身的EMI(电磁干扰)设计，因此在板卡设计方面就大幅减少了电磁辐射，但由于处理器的频率的提升，单纯依靠板卡本身在EMI方面的设计无法充分满足EMC认证的要求。因此工控机机箱的EMC设计变得更为重要了。这篇文章也以机箱的EMC设计为主。

　　在解释工控机机箱的EMC设计之前，我们先来看看商用PC机机箱的EMC设计，商用PC机由于应用在家庭环境中，与人体接触的时间更长，因此对EMC设计的要求也十分严格。

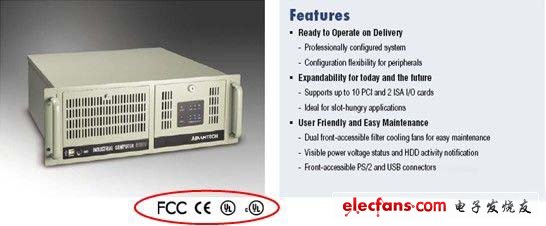

　　虽大多数著名PC品牌由于行销全球，也通过了各国的电磁兼容认证。但由于用途的不同，商用PC通过的EMC认证和工控机的EMC认证侧重点是不同的。商用PC的EMC认证更偏向PC机本身对人体的辐射量的考虑，所以在用料和机箱设计上都基于这个方面考虑的。而工控机的应用环境较为复杂，EMC认证涉及的范围也更为广泛，除了考虑工控机的电磁辐射干扰外，防止外界的各种因素对工控机内部设备造成的干扰也是一个EMC设计要点。

　　简而言之，商用PC的EMC设计是对内的，而工控机的EMC设计则是双向的。

　　下面我们通过和商用PC的对比，来阐述对内和双向的区别：

　　1、散热口的EMC设计

　　首先我们明确一个概念，无论对内还是对外，对付电磁辐射最好的方法就是用一个全密封的金属盒子把电磁辐射体遮蔽起来，而且屏蔽用的金属层越厚越好。这样无论对内还是对外，电磁屏蔽的效果都最好。但是由于散热、外接扩展设备的因素。无论商用PC还是工控机，都无法做到严格密封的状态。机箱关于防止电磁泄漏设计很重要的一点就是关于散热和电磁泄漏之间的良好平衡性设计，既要充分散热，也需要兼顾到电磁兼容方面的设计，我们通常在商用PC上所见到的，是上面这样的散热孔径，圆形而多孔。

　　

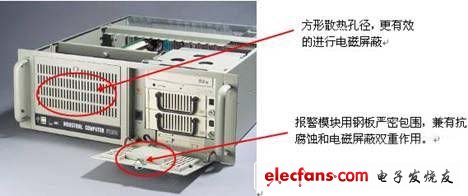

　　但实际上防止电磁泄漏的设计标准对散热孔径的大小，以及形状是有诸多限制的，研究实验表明，方形孔径要比圆形孔径具有更出色的防止电磁泄漏效果。
