避障与导航是移动机器人研究的核心问题之一。使移动机器人无碰撞到达终点，需解决两方面的基本问题。一是在运动过程中利用传感器感知周围未知环境;二是采用适当的算法进行路径规划来实现机器人的实时避障。本设计是以TI公司生产的TMS320LF2407型DSP为核心，采集环境信息并控制智能小车，3个红外发收传感器检测智能小车前方的障碍物，并且根据障碍物位置进行自动避障。

　　1 自动避障小车总体设计

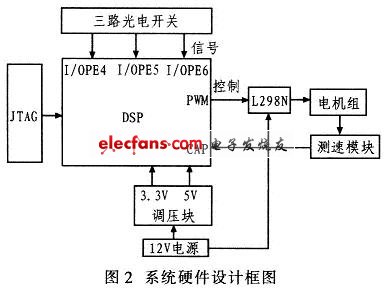

　　该系统主要由DSP控制、电机驱动、电源、测速以及视觉等模块组成，其结构如图1所示。

　　小车为3轮结构，前面2个轮分别由2个电机独立驱动控制，后面1个万向轮作为支撑轮。小车安装有3个红外传感器，分别位于车头的左、中、右部位，用于采集环境信息。车体规格为：车身板距地7.5 cm，车长25 cm，车宽12 cm，车轮半径5.5 cm。速度控制采用定频调宽的PWM调速，并应用速度反馈和闭环PID控制，从而实现小车精确的速度和位置控制。

　　2 自动避障小车的硬件设计

　　采用L298驱动电机，0UTl，0UT2分别与小车的一个电机的正负极相连;OUT3，OUT4分别与小车的另一个电机的正负极相连;L298的INl和IN2引脚分别与DSP的IOPE0(方向4)、IOPE1(方向3)引脚连接，用于接收主控器件输出的转向电机的动作指令，用于接收主控器件输出的驱动电机的动作指令，而ENA和ENB引脚分别连接到DSP的IOPE0(PWM3)、IOPEl(PWM4)引脚，用于控制电机的速度。

　　其电路原理图如图3所示。
