如何应用AndesCoreTM EDM安全访问机制

EDM安全存取是AndesCoreTM内建的功能（opTIon），应用在安全存取的控管。EDM安全存取有二种的控管方式：debug access indicaTIon和EDM access restricTIon。第一种控管方式（debug access indicaTIon）提供了一个sideband signal用于指示从调试器（Debug host）的请求。第二种控管方式， 控制AndesCoreTM的input port（edm_restrict_access ）达到EDM存取的限制。更详细的内容在后续章节会有更深入的介绍。

1.EDM功能介绍

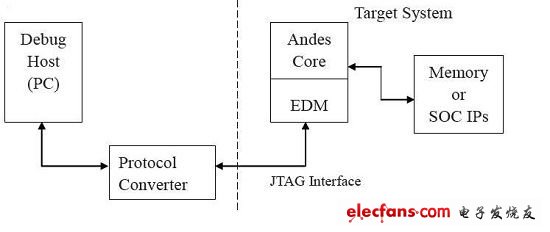

一个debug system包含一个debug host和一个target system。EDM主要的功能就是translate debug host发出的TAP指令来存取系统memory或是CPU。下图为基本的debug系统方块图。

图表1 基本的debug系统方块图

下图说明TAP 指令的种类

图表2 TAP 指令的种类

2. 控制EDM存取的限制

使用EDM的访问方式会被一个sideband signal （edm_restrict_access） 所影响。当这个signal值是high，仅仅只能对EDM MISC registers做读取的动作。而想要存取CPU/System Bus/Local Memory的动作将会被封锁住并且会得到下面的结果：

读为零写忽略

不正确的JTAG instruction（JTAG ICE debugger会timeout）

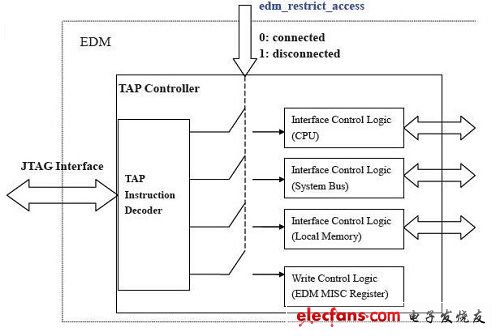

下图说明EDM限制存取方块图。

图表3 EDM限制存取方块图

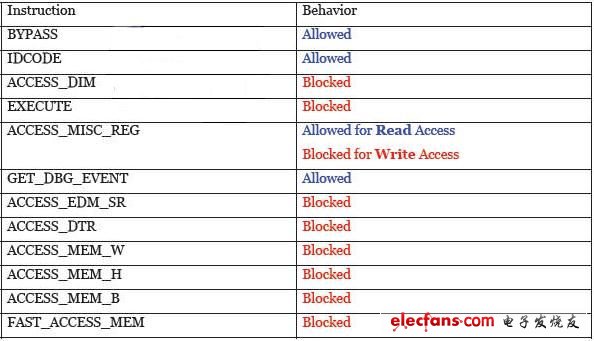

在启用存取限制功能后，下图说明出每个TAP指令的行为。

图表4 在启用存取限制功能后，下图说明出每个TAP指令的行为

如何实现EDM存取限制，在系统设计上有很多种实现方法，以控制edm restrict access的signal。两种基本的设计方案说明如下：

eFUSE方式使用Chip重新编程管理控制

SOC方式使用软件管理控制

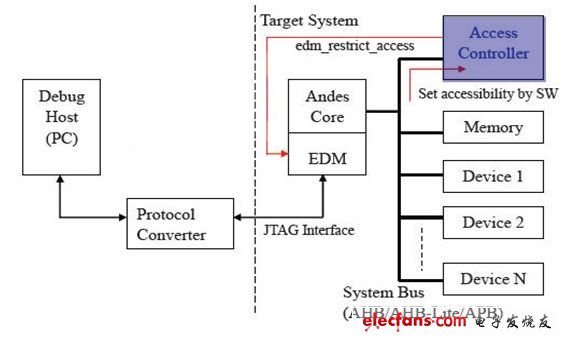

hardware实现控制edm_restrict_access的示意图如下：

图表5 hardware实现控制edm_restrict_access的示意图

software实现控制edm_restrict_access的例子如下：

sethi $r2，#0x80000

ori $r2，$r2，#0x8c

sethi $r3，#0x04030

ori $r3，$r3，#0x201

swi $r3，［$r2+#0］
