Vitex-4平台FPGA系列(Vitex-4 LX、SX、FX)提供不同的内核功能组合(见图1)。逻辑、存储器、并行和串行、嵌入式处理器、高性能DSP、增强时钟管理、硬IP、混合信号以及其他功能模块的优化组合使Vitex-4系列可以完美地满足特定的应用和要求。目前Vitex-4系列三个平台是：针对逻辑应用的Vitex-4LX、针对超高性能信号处理的Vitex-4SX和针对嵌入式处理和高速串行连接的Vitex-4FX。

treme DPS逻辑片可以级联使用，并且可全速工作。

ASMBL

利用ASMBL架构所具有的独特优点，使Vitex-4平台具有FPGA中最高水平的通用性、密度和丰富的功能。

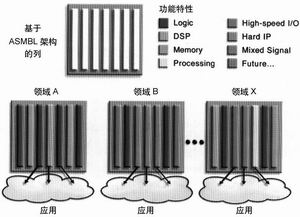

ASMBL通过使用独特的列结构(见图2)实现了支持多专门领域应用平台的概念。ASMBL的每列代表一个具有专门功能的硅子系统(如逻辑资源、存储器、I/O、DSP、硬IP、混合信号等)。通过组合不同的功能列，组装成面向特定应用类别的专门领域FPGA(包括逻辑密集型、存储密集型或处理密集型领域)。

ASMBL架构以两个级别对设计进行了提升，解决了基于应用领域的设计问题和传统ASIC和FPGA设计中存在的一些技术约束问题。ASMBL成功地缓解了与I/O和阵列相关性、电源和地分布以及硬IP缩放相关的约束问题：

为了便于列架构的I/O块能够放置在芯片周边以内，基于ASMBL的芯片采用了倒装芯片封装，这样就允许在芯片的任何位置放置焊盘，而不仅仅局限在芯片周边。

P缩放问题从两维(直线内核)降到一维(按列安排IP，缩放就可以通过增加IP列来完成)。从而，设计人员不必再为将硅IP核装入芯片而去寻求更大更贵的芯片。

FPGA器件通过采用ASMBL及其列架构，利于开发针对专门领域的平台FPGA器件进行开发，而价位点低。通过使FPGA面向一个领域而不是一项专门应用，设计人员可以从选用已经具备为一定范围应用量身定制特性的器件来开始设计，使其成为专门器件。这种组合给芯片带来多种不同级别的设计灵活性。

基于ASMBL的FPGA针对覆盖一类相似应用的领域进行优化，这样设计人员就可以将一片FPGA用于多个应用。相对而言，改变应用较为简单，只要对器件重新编程就可做到，从而得以充分发挥FPGA所固有的应用适应性。因此，ASMBL架构无论在客户进行平台FPGA开发、经济有效地进行针对不同应用的多平台开发，以及对新的市场需求快速做出响应方面，都具有时间短、风险低的优点。ASMBL架构使平台FPGA得到革命性改观。
